Características
As portas T de parada de emergência e os plugues de curto-circuito são vermelhos para facilitar a identificação
Chave física para garantir o alinhamento correto da conexão
Porca de acoplamento de catraca resiste à vibração
Ambas as convenções têm o mesmo código de cor indo para o mesmo local, mas usam uma designação diferente de numeração de pinos
Ligações estanques (NEMA 4, 6P; IP 67)
Tamanho para caber dentro de 1 pol. conduto
Material de jaqueta de polivinilcloreto altamente flexível (PVC)
Muitos dispositivos finais, incluindo produtos de E / S endurecidos Rockwell Automation®, usam uma convenção de numeração de pinos diferente para conexões mini de 4 pinos do que a usada em produtos de mídia física
Pode fornecer energia através de apenas um par dos quatro contatos disponíveis, para que o outro par disponível possa ser usado para E-stop de canal único
Contatos banhados a ouro
Revestimento de policloreto de vinila (PVC) resiste a óleos e produtos químicos
Especificações
Dados do conector
Número da porta: 6 portas
Dados do conector
Tipo de Conector: Mini Feminino
Estilo do Conector: Conexão de tronco feminino mini macho / mini
Versão do Conector: Padrão
Tipo de dispositivo
Tipo de dispositivo de conector: DevicePort Thru-tronco
Sistema de mídia: Mídia redonda DeviceNet

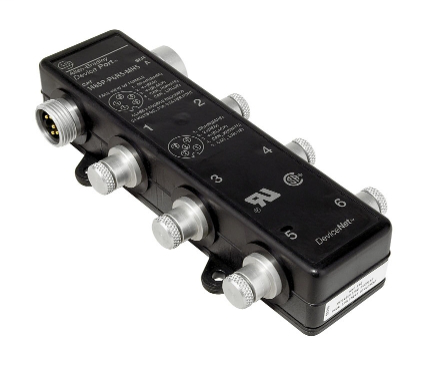

DeviceNet Connection Device, Standard Materials, Mini Female, Mini Thru-trunk, standard key location
